Hőkábel bekötése 2X / 2X Ariel központok hurokmoduljaira

PDF formátumban innen tölthető le a segédlet.

Az egyszerű hőkábeleket tudjuk csatlakoztatni a hurkon lévő Be- és Kimeneti valamint zónaillesztő modulokhoz is. A bekötéshez minden esetben két ellenállásra van szükségünk, hogy a hőkábel szakadását érzékelni tudjuk. Az EOL ellenállást minden esetben a hőkábel végére, míg az aktív (riasztást) adó ellenállás közvetlenül a modulban a hőkábel előtt kell elhelyezni.

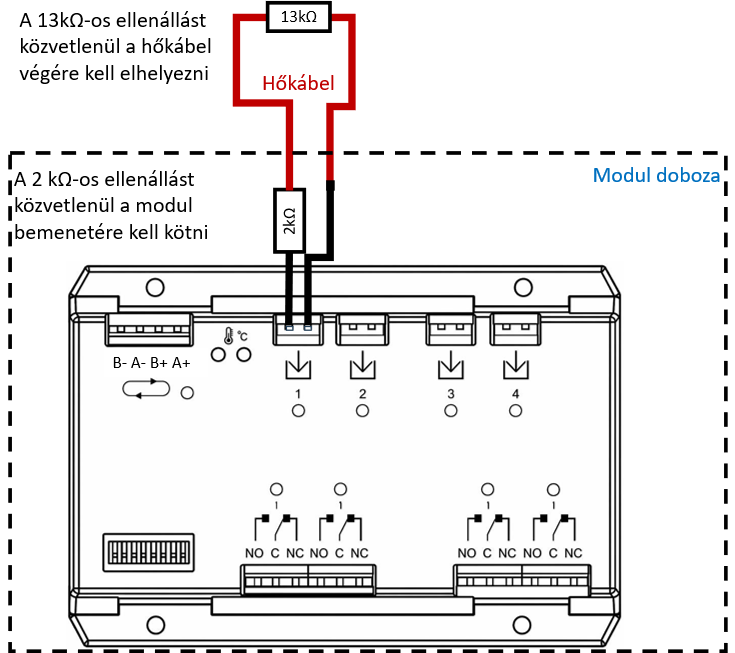

Excellence sorozatú IO modulokra (pl.: KE-IO3144)



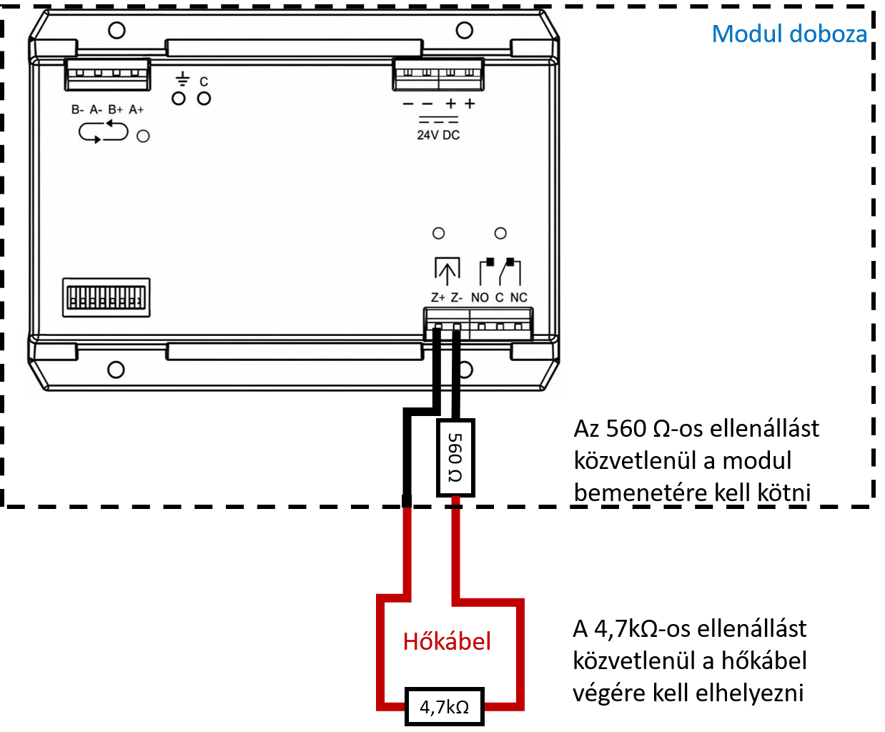

Excellence sorozatú zónaillesztő modulra (pl.: KE-IU3111-ZME)





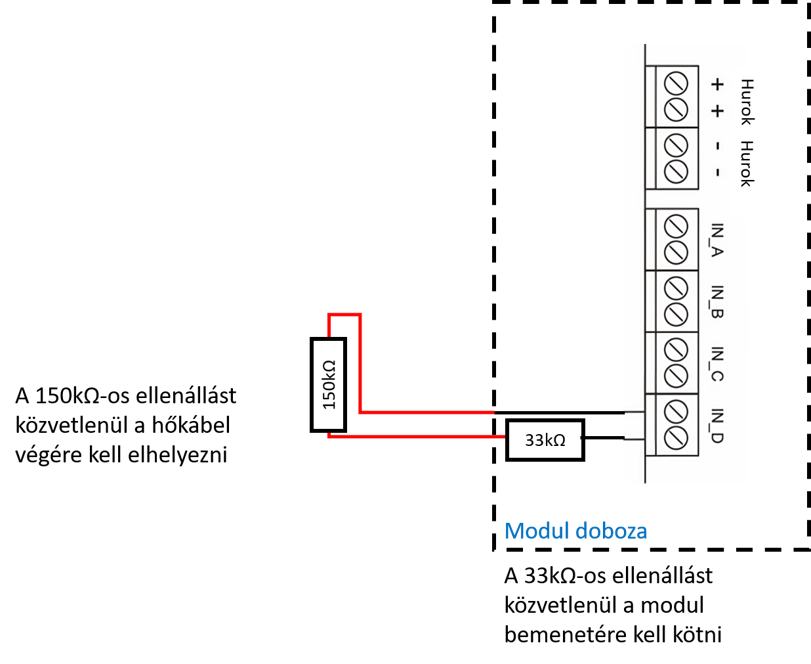

Aritech2000 sorozatú IO modulokra (pl.: IO2034NC)

Az IU2050NC modulok csak egy ellenállásos lezárást használnak így azok nem használhatók erre a célra.





Aritech2000 sorozatú zónaillesztő modulra (pl.: IU2055NC)
